Die Originalverdrahtung von verschiedenen Märklin Decodern + unten des elektronischen Umschalters von Roco

Das Soundmodul der V 160 029    Version 1.0     602749   03/98

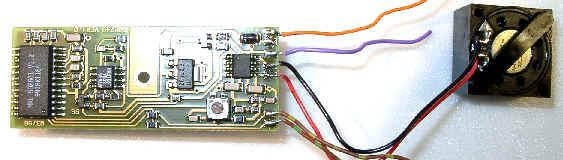

Bestückungsseite :

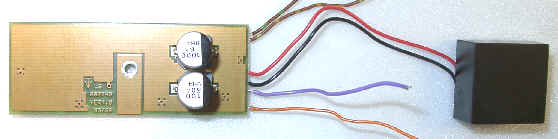

Rückseite :

Elektrische Verdrahtung mit Decoder 60901 etc. (von der Vorderseite aus gesehen von oben nach unten) :

orange :  wie gewohnt der Rückleiter. Einfach am 60901 mit dem orangenen Lichtrückleiter zusammenlöten,
                  also parallel
violett :  Elektronikmasse, entsprechend an den 60901 löten
schwarz und rot :  sind ja schon vorgegeben am Lautsprecher
braun/gelb :  Hinleiter f 3, entsprechend an den 60901 löten
braun/grün :  Hinleiter f 2                     dto.

Abschließend ist noch kurz zur eigentlichen Masse = braun zu sagen, das man diese automatisch hat, sobald
man eine Schraube durch das Loch in der Platinenmitte steckt, und  am Gussrahmen der Lok festzieht. Ist dies
nicht möglich, weil man die Platine z.B. mittels doppelseitigem Klebeband, also isoliert, befestigt, muss man
natürlich ein Kabel auf dem Platinenbereich anlöten, wo quasi das Loch ist, und sich die Masse anderweitig
vom Gussrahmen beschaffen !.

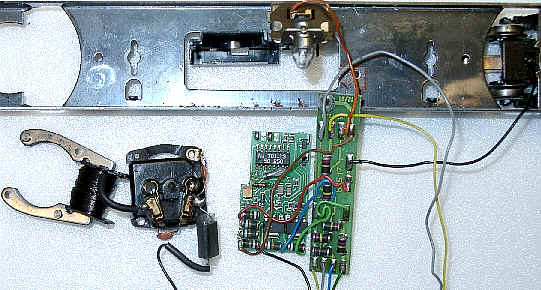

Die Platinen des 3428  die größere ist das Deltamodul (Adressenänderung per Lötbrücke), die kleinere lange
ist der Schaltverstärker für die Beleuchtung.'

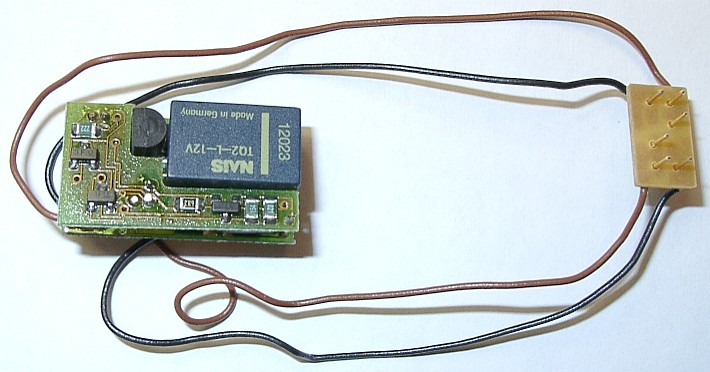

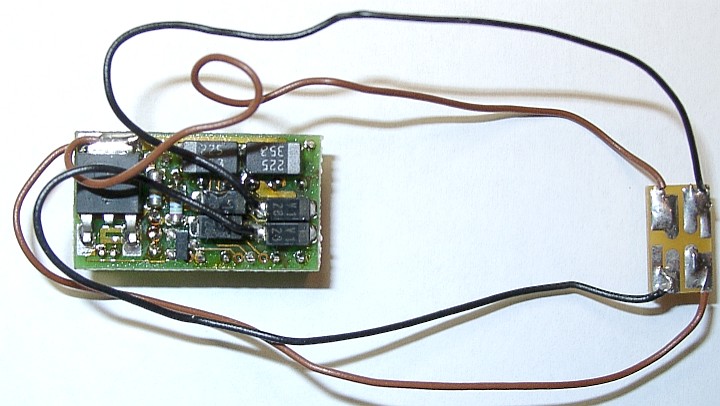

Verdrahtung vom elektronischen Roco Umschalter
