V 160 Premium mit Dieselgeräusch

Meine Überlegungen gingen dahin, das ich nach einem Soundmodul suchte, mit nur einem mitlaufendem Motor, nicht,
wie bei der V 200, mit 2en !  Hierfür habe ich den Decoder und das Soundmodul aus der 37622er F7 Santa Fe verwendet.
Dazu den Lautsprecher aus der V 160, denn einen größeren bekommt man nicht dort rein. Gut zu sehen ist unten auch,
das er diagonal vorn eingesetzt ist, sonst passt das Gehäuse nicht darüber. Man bestellt die beiden Decoderplatinen
unter einer Bestellnummer = 603544, kosten ca. 110 Euro. Die beiden Teile sind nicht umständlich über Lötverbind-
ungen, sondern über einen festen Stecksockel = Lötpins verbunden. Das sieht dann inein- ander gesteckt so aus :

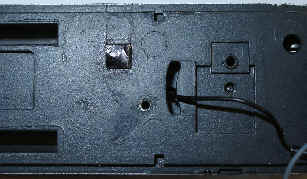

Vorbereitend habe ich mir eine Distanzhülse aus Alu geschnitten,

und in den Lokomotivboden ein M 2 Gewinde eingearbeitet. ( Direkt neben
dem Schlitz für die Stromzuführung vom Schleifer )   Den Guss-Ständer für die
Platine/den Fahrtrichtungsschalter habe ich ganz rausgetrennt, um den nötigen
Platz für die neuen Platinen zu schaffen.

Die beiden Platinen sehen so aus :

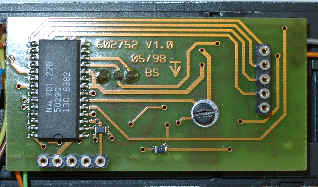

 Decoderplatine                                                               Soundmodul
  +

Hier sieht man auch schon, das die untere Platine, die Decoderplatine, bereits mit dem Gussboden der Lok verschraubt ist. Um es gleich
noch mit zu erwähnen, das ist natürlich ein kleiner Nachteil, denn da sie nun die untere Platine ist, und das Soundmodul darüber steckt,
muss man die beiden Einheiten lösen, um an den Dippschalter des Lokdecoders, sowie an das Bechleunigungs- Bremspoti zu gelangen.
Aber andererseits, einmal eingestellt, wann muss man da je wieder dran ?

Achtung : Von Haus aus sind die Jumper für die Stirnbeleuchtungen auf der Decoderplatine so gesteckt, das KEIN !!! Lichtwechsel möglich

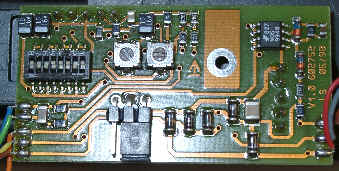

ist, sondern vorn und hinten das Licht konstant brennt. Siehe Bild 1. Um Lichtwechsel hinzubekommen, muss der Jumper unten auf der

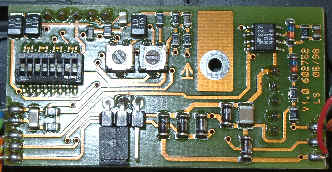

Platine nach links gesetzt werden, wie in Bild 2.

Bild 1                                                                                   Bild 2

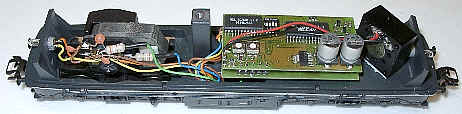

So sieht das Ganze dann fertig aus :
