Einbau LED Lichtplatine in einen 3776 VT 610
vom 16.02.04
Wie schon im Dosto Wagenbericht erwähnt, habe ich vor allem
aus Kostengründen zum Selbstaufbau der LED Innenbeleuchtungsplatinen
gegriffen. Auch hier beim 3776 schien mir das sehr interessant. Dieser
Triebwagen hat im Innern jeweils unterm Dach eine lange Platine
sitzen. Im Motorwagen ist sie mit Decoder ausgestattet. Beide Platinen haben
jeweils zwei Glühfunzeln integriert. Es galt also sich etwas
einfallen zu lassen, den die beiden Platinen müssen ja erhalten bleiben.
Angefangen habe ich erst mal mit dem Beiwagen, hier schien
mir alles erst mal etwas einfacher.

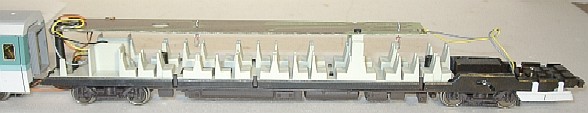

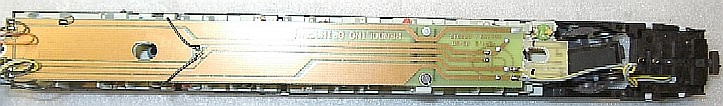

So sieht das Teil im Seitenprofil vor meiner Behandlung
aus.
Man ahnt schon,
dass das nicht so ohne weiteres geht.

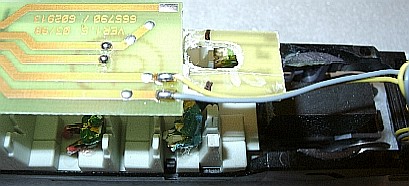

Vorbereitend habe
ich die Märklin Lampen
aus den
Kontaktstiften
gezogen und diese Stifte dann natürlich
ausgelötet. So
ist die
Unterseite schön eben für
doppelseitiges Klebeband
.
Hier im Bild unten eine komplette Platine und oben eine vorbehandelte. Die
Ganze hatte ich vorher angehalten und alles auf die
benötigte
Länge gecheckt.
Dann wurde eine mit 8 LED zusammengelötet und aufgeteilt. Geteilt wegen
des
Gehäuseaufbaues der
Inneneinrichtung
rechts.
Bei dem langen Teil muss man unbedingt ein
Langloch für
die
Gehäusebefestigung einarbeiten.

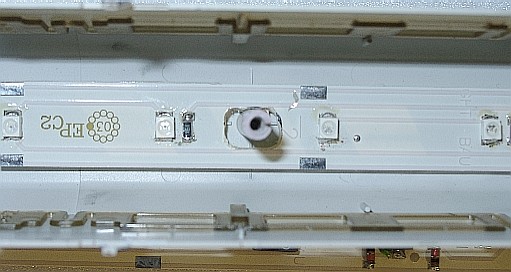

Die Haube wird hier
mit ihrem Befestigungssteg
am Ende durchgesteckt. Im nächsten
Bild sieht
man, wie ich das dann
getestet habe.
Langloch übrigens wegen des benötigten Spiels, wenn man die
Haube zum
Schluss
überstülpt.

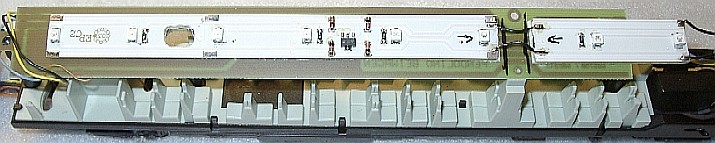

Hier sind beide Platinenteile bereits elektrisch wieder verbunden und auf die
Unterseite der Märklin Platine gelegt,
um zu schauen, wie
es weiter geht.
Der kurze Platinenstummel rechts braucht auch noch eine
Spezialbehandlung,
hier muss
auch ein Langloch eingearbeitet werden.
Zum Schluss habe ich meine LED Innenbeleuchtungsplatinen mit doppelseitigem
Klebeband fixiert, diese mit der Märklin Platine
verlötet und alles verschraubt.

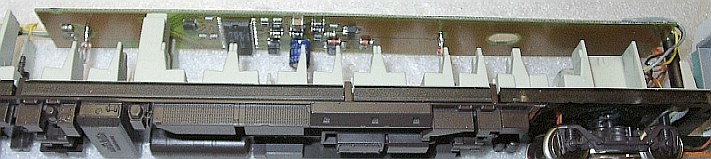

Dann habe ich mich an den Motorwagen gemacht. Auch hier erst mal das
Seitenprofil. Man sieht schon, der Decoder
wird Freude bereiten.

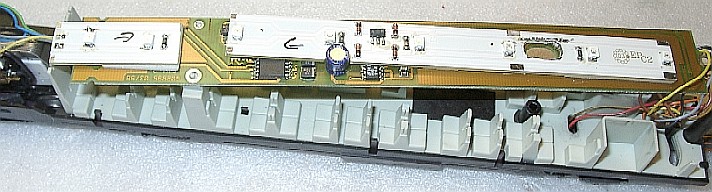

Im Grunde genommen bin ich wie oben vorgegangen. Das lange Teil habe
ich nur ca. zur Hälfte mit doppelseitigem Klebeband versehen
und
damit fixiert.
Der
linke Teil davon liegt zwar auf dem IC des Decoders auf, aber das sieht man
zum Schluss nicht, und nur das
Endergebnis zählt.
Man muss ja auch nicht immer
einen Preis wegen Schönheit gewinnen ,--)) Den Bereich wo der Elko sitzt habe
ich
halbkreisförmig ausgefräst,
damit meine Platine nicht auch noch nach der
Seite ganz so schräg zum liegen kommt. Der kurze Teil wurde
wegen der
Gehäusebefestigung
noch mal gekürzt und dabei die zweite LED näher zur ersten
gesetzt. Ebenso wie die lange Platine wurde
die kurze Platine auch nur zum
Teil mit
doppelseitigem versehen, weil im linken Klebebereich SMD Bauteile
stören.

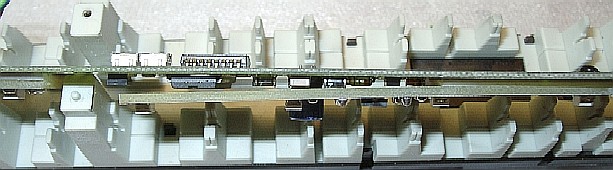

Seitenprofil der fixierten LED Platinen. Zum
Abschluss müssen natürlich noch sämtliche
elektrische
Verbindungen wieder
hergestellt und
die Stromversorgung von
der Märklin Platine
geholt werden, s.o. Alles wieder zusammenschrauben und fertig. Figuren einsetzten nicht
vergessen.
